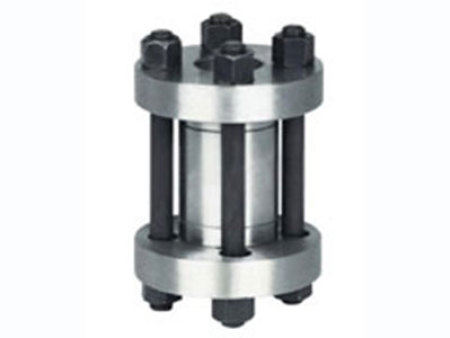

H72Y高压对夹止回阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
上一条：
H42W/H/Y国标铸(锻)钢立式止回阀
下一条：
HQ44X-16微阻球形止回阀
摘要
H72Y高压对夹止回阀供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的想了解更多信息请联系我们.
产品介绍
简述：本逆止阀“ C ”型，系供安装在溶液、液氨、 25% 氨水、氮氨混合气的管道上用的。“ R ”型系供安装在尿素装置管道上，输送尿素用的。
性能规范：
型号 公称压力
（ MPa ）试验压（ MPa ） 工作压力
（ MPa ）工作 工作介质 强度 密封 H72Y- 160C
320C16
3224
4817.6
35.2≤ -30-260 C ：氮、氢、氨 H72Y- 220R
320R22
3233
4824.2
35.2≤ -200-260 R ：尿素 主要零部件材料：
零件名称 材料名称用标准牌号 材料名称用标准牌号 阀体 合金钢 GB3077-88 40Cr 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 阀座、阀瓣 不锈钢 GB1220-92 2Cr13 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 透镜垫 碳钢 GB699-88 20 尿素级不锈钢 GB1220-92 00Cr17Ni14Mo2 法兰 碳钢 GB699-88 35 碳素钢 GB699-88 35 双头螺栓 碳钢 GB699-88 40 碳钢 GB699-88 40 螺母 碳钢 GB699-88 25 碳钢 GB699-88 25 弹簧 弹簧钢 GB1222-84 65Mn 尿素级不锈钢 GB1220-92 00CR17Ni10Mo2 O 型密封圈 四氟乙烯 日华尔卡 7010 四氟乙烯 日华尔卡 7010 主要零部件材料：
H72Y-160C H72W-220R 公称通径 D D1 D M L L1 重量（ kg ） 15 95 42 12 M24*2 60 158 4.1 25 105 50 15 M33*2 65 163 6.9 32 115 62 25 M42*2 80 180 8.0 40 165 88 32 M52*2 90 230 15.0 50 165 88 39 M64*3 115 265 27.0 65 200 116 53 M80*3 140 315 49.0 80 225 138 60 M100*3 160 360 88.0 100 260 160 76 M120*4 180 420 91.0 125 300 195 90 M155*4 200 460 115.0 150 330 212 120 M175*4 220 500 145.0 200 425 265 176 M240*6 240 570 160.0 H72Y-220C H72W-320R 公称通径 D D1 D M L L1 重量（ kg ） 10 95 42 10 M24*2 60 155 3.4 15 105 50 12 M33*2 65 158 4.5 25 115 62 23 M42*2 80 180 7.3 32 135 70 29 M48*2 90 200 8.7 40 165 88 34 M64*3 115 255 17.0 50 200 116 53 M80*3 140 300 30.0 65 225 138 60 M100*3 160 345 56.0 80 260 160 68 M125*4 180 410 92.0 100 300 195 85 M155*4 200 470 109.0 125 330 212 120 M175*4 220 510 135.0 150 400 250 135 M215*6 240 570 160.0 200 480 320 176 M265*6 280 670 180.00
