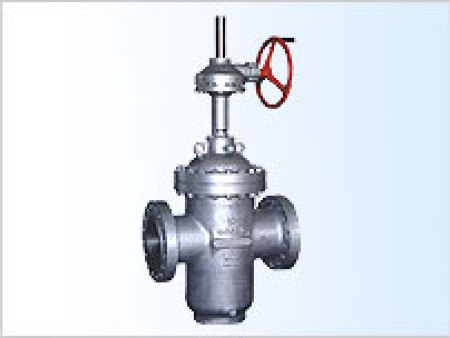

GFZ9/544Y平板闸阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
GFZ9/544Y平板闸阀想了解更多信息请联系我们.
产品介绍
品引用标准：
1、JB/T5298 管线用钢制平板闸阀
2、API 6D 管道阀门规范
3、GB12234 通用阀门 法兰和对焊连接钢闸阀
4、GB/T12228 通用阀门 碳素钢锻件技术条件
5、GB/T12229 通用阀门 碳素钢铸件技术要求
6、GB/T12230 通用阀门 奥氏低钢铸件技术要求
7、GB12231 阀门 铸钢件外观质量要求
8、GB/T12224 钢制阀门 一般要求
9、GB/T12221 法兰连接金属阀门的结构长度
10、JB/T79，GB/T9113．4 整体铸钢管法兰
11、GB/T13927 通用阀门 压力试验
12、JB/T9092 阀门的检验与试验
13、JB/TQ814 钢制平板闸阀产品质量分等
14、GB/T12220 通用阀门 标志
15、GB/T12252 钢制阀门 供货要求
16、JB/T308 阀门型号编制方法主要性能规范：GFZ9/544Y平板闸阀
压力等级
常温下试验压力（MPa）
工作压力（MPa）
适用温度℃
适用介质
液体密封
气体密封
液体壳体
低压密封
抗硫型
基本型
公称压力（MPa）
1.6
1.76
1.76
2.4
气体
0.5～0.7
1.6
通用型-29～121
“D”型-46～121
“G”型-29～250
含H2O和
Co2≤
800Mg/Nm
介质
非腐蚀性石油、天然气，水等
2.5
2.75
2.75
2.75
2.5
4.0
4.4
4.4
6
4.0
6.4
7.04
7.04
9.6
6.4
10.0
11
11
15
10.0
16.0
17.6
17.6
24
16.0
25.0
27.5
27.5
37.5
25.0
磅级
（LB）
150
2.3
2.3
3.1
1.93
300
5.52
5.52
7.58
5.06
400
7.31
7.31
10.0
6.75
600
11.03
11.03
15.0
10.12
900
16.54
16.54
22.4
15.19
产品结构特点：
、本厂引进国外平板闸阀的技术，进行了重大的改进，其结构合理，密封可靠，维护方便。
2、闸板、阀座经特殊工艺处理、喷焊硬质合金，聚四氟乙烯，实现双重密封。并可注油脂辅助密封双重保护，密封更可靠，使用寿命更长。
3、本阀独有三重可调式填料结构，确保与阀盖、阀杆密封可靠。法兰连接尺寸按JB/T79，亦可根据客户要求指定标准生产。
4、有导流孔平板闸阀用于需通球清管的管线，无导流孔的平板闸阀用于不需通球清管的管线上。
5、阀门阀体内腔内压力升高时，阀座可自动退让泄掉过高的压力。
6、本阀传动机构确保阀门启闭灵活，其启闭力矩仅为普通阀门的1/3～1/2。
7、气动闸阀启、闭迅速，带缓冲机构，并闭无冲击，气动、手动转换结构新颖、操作灵活、方便可靠。
8、调节型平板闸阀适用于泵、站出口及其它需调节介质的管路上，调节和截断介质。
9、本阀可广泛适用于天然气、石油、化工、环保等输送管线、放空系统和油、汽储存装置上，方便可靠。
10、本公司同进还生产调节型等特殊要求的平板闸阀。
11、电动平板闸阀一般选用扬州电力设备修造厂或天津二通的电动头，也可根据用户需要选配英国罗托克Rotork（IQ系列）、德国欧玛 Aull（SA系列）或由客户在国内迁配任何厂家的电动头。主要零件的材料说明：
零件名称
材料
阀体阀盖
WCB
I
CF8、CF8M
CF3、CF3M
抗硫WCB
闸板
不锈钢板、合金板（表面经特殊处理过或焊接硬质合金）
40Cr
（密封面焊硬质合金）
304L、316L
WCB+STL
阀座（密封面）
橡胶、氟塑料、不锈钢、渗氮钢、硬质合金
堆STL
阀杆
不锈钢
318钢
318钢
318钢
阀杆螺母
铝青铜
填料
膨胀石墨
增强氟塑
聚四氟乙烯
F4、氟橡胶
O形密封圈
丁腈橡胶
丁腈橡胶
氟橡胶
氟橡胶
