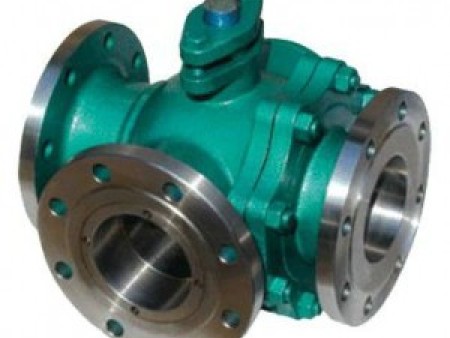

Q44F L型流道三通球阀
| 联系人： | 苏经理 |
|---|---|
| 电 话： | 021-56419915、56419913 |
| 手 机： | 18017622446、18017938218、18968900063 |
| 价格： | 价格面议 |
| 更多信息 | |
| 分享： |
|
摘要
Q44F L型流道三通球阀，上海工凯阀门生产 想了解更多信息请联系我们.
产品介绍
产品名称：Q44F L型流道三通球阀
产品型号：Q44F型
产品规格：DN15-250
公称压力：PN1.6-4.0MPa
适用温度：-26-300℃
阀体材质：WCB、LCB、A105、CF8、CF3、CF8M、CF3M、C5、WC6……
设计标准：GB/12237-1989；API608
结构长度：GB/T12221-1989；ASME/ANSIB16.10
法兰标准：GB/T9113、JB/T79.1-1994；ASME/ANSIB16.5
传动方式：手动、蜗轮传动、电动、气动、液动、电液动一、Q44F三通球阀概述：
Q44F系列L型三通球阀结构紧凑、外型美观、密封性能好。本阀适用于工作温度≤150℃的水、蒸汽或油类介质的管路上，用来转换流向及接通或截断路中介质。能实现管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
二、三通球阀产品特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。开启和关闭只要旋转手柄90’便可转换任何流体方向。
2、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型流道，也可制成T型流道。
4、维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
5、泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。
三、Q44F型三通球阀不同材质的性能规范：
型 号 公称压力 试验压力Ps(MPa) 工作压力 工作温度 (℃) 适用介质 PN(MPa) 液体密封 壳体强度 密封气体 Q44F-16C/16P/16R 1．6 1．76 2．4 0．6 ≤150℃ C类适用：油、水、蒸汽等 Q44F-25C/25P/25R 2．5 2．75 3．75 0．6 ≤150℃ P类适用：弱腐蚀性介质 Q44F-40C/40P/40R 4．0 4．4 6．4 0．6 ≤150℃ R类适用：腐蚀性介质，硝酸类 四、主要零件材料：
型号 零件名称 阀体 球体 阀杆 密封圈 填料 Q44F-16C 、Q44F-25C WCB碳素钢 2Crl3 2Cr13 聚四氟乙烯(F4)
增强聚四氟乙烯聚四氟乙烯 Q44F-16P、Q44F-25P 304不锈钢 304不锈钢 1Crl8Ni9Ti Q44F-16R、Q44F-25R 316不锈钢 316不锈钢 0Crl8Nil2M02Ti 五、Q44F三通球阀的主要外形和连接尺寸：
-
