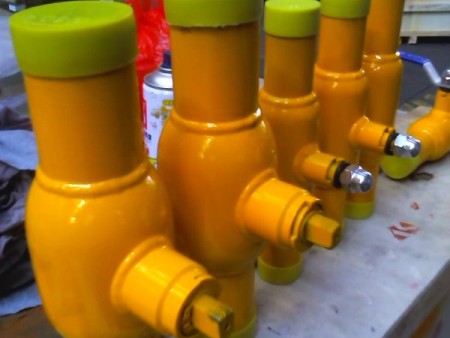

Q61F全焊接球阀

联系人: 苏经理
电 话: 021-56419915、56419913
手 机: 18017622446、18017938218、18968900063
价格: 价格面议
更多信息
分享:

摘要

全焊接球阀,不会有外部泄漏等现象。
球体的加工过程有的计算机检测仪跟踪检测,所以球体的加工精度高。
由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。

产品介绍

产品结构与特征

城市燃气:燃气输出管道、主干线及各支线供应管道等。

集中供热:大型供热设备输出管线、主干线、支线。

    热交换机:管道及各回路启闭。

钢铁厂:各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备:各种热处理管道、各种工业煤气和热力管道。

特 性:

全焊接球阀,不会有外部泄漏等现象。

球体的加工过程有的计算机检测仪跟踪检测,所以球体的加工精度高。

由于阀体材料跟管道材质一样,不会出现应力不均,也不会由于地震及车辆经过地面时而产生变形,管道耐老化。

密封环本体采用含量25%Carbon(碳素)的RPTFE材质,保障完全无泄漏(0%)。

直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工程时间。

可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度。

球体的加工精度非常精密,操作轻便,无不良干涉。

采用高级的原材料,能保PN25以上的压力。

与同类行业的同种规格产品相比,阀体小,而且外型美观。

在保证阀门正常操作、使用情况下,使用寿命在15年以上。

特征

1.阀体是由钢管焊接而成。

2.球垫采用强化聚四氟乙烯。

3.阀杆采用防爆设计。

4.温度范围:-60-200℃

5.驱动方式:手动或涡轮传动。

6.检测标准:Api 598

结构长度尺寸

DN

PN

L

D

D1

D2

H

B

H1

10

40

230

10

17.2

33.7

98

145

22

15

40

230

10

21.3

33.7

98

145

22

20

40

230

15

26.9

42.4

103

145

23

25

40

230

20

33.7

48.3

118

145

34

32

40

260

25

42.4

60.3

121

145

33

40

40

260

32

48.3

70

120

190

43

50

40

300

40

60.3

88.9

127

190

44

65

25

300

50

76.1

101.6

159

280

62

80

25

300

65

88.9

121

171

280

68

100

25

325

80

114.3

146

218

280

101

125

25

325

100

139.7

177.8

252

400

101

150

25

350

125

168.3

219.1

272

600

107

200

25

400

150

219.7

273

300

900

123

250

25

520

200

273

355

451

236

122

300

25

635

250

323.9

455

572

280

155

350

25

650

300

355.6

508

697

325

187

400

25

762

350

406.4

610

764

466

221

500

16

914

400

508

680

810

466

211

600

16

1067

500

610

830

966

325

259
